产品简介

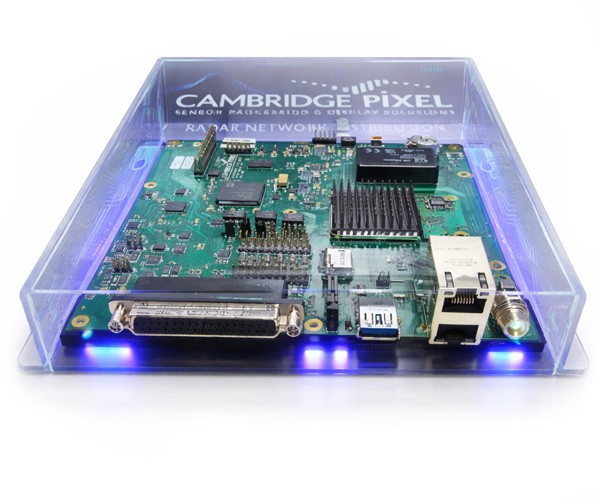

HPx-700是多功能用途的雷达处理板卡，采用全集成模块化设计，包括高分辨率雷达信号采集，网络分发、点迹提取、目标跟踪。内置ARM64bit处理器，让雷达采集与目标跟踪集成在HPx-700内独立处理，不需要单独的计算机主机，为系统集成提供更简单方便的部署。
功能介绍
■ 雷达视频采集：
HPx-700兼容HPx-410雷达视频采集卡，与HPx-410拥有相同的37针雷达视频输入，支持模拟雷达视频Video, 方位信号ACP/ARP，同步触发信号Trigger输入。也支持数字雷达视频输入。
基于之前HPx-410系列雷达采集卡的成功经验，HPx-700支持多种厂家及型号的雷达视频采集：Furuno, JRC, Kelvin Hughes, Koden, Sperry Marine, STN Atlas ,Consilium, Simrad,Terma等。
■ 嵌入SPx Server
HPx-700嵌入集成了Cambridge Pixel已被广泛认可的雷达数据处理与目标跟踪软件SPx Server，并提供雷达数据网络分发，点迹提取与目标跟踪功能。HPx-700 的配置通过内置的网页图形用户界面（GUI）实现。
■ 关于HPx-410和SPx Server
HPx-410和SPx Server是Cambridge Pixel开发的雷达视频采集卡和雷达数据处理软件，需要安装在计算机上，支持Windows或Linux版本。目前已在全世界多种项目上稳定运行，广泛被用户支持和信任。详情可参考HPx-410雷达视频采集卡， SPx Server雷达目标跟踪软件。
技术参数
|
雷达采集 |
|
|
雷达视频
|
模拟信号（可配置增益/偏差，范围在-5V+5V）； 75欧姆终端（链接可选择） 8bit数字信号（RS422），带时钟 |
|
方位数据
|
ACP/ARP RS422差分信号，或单端信号输入。 可选用光耦合输入，电阻可选择，75欧姆或高阻抗输入。 支持1路并行方位数据输入。 |
|
触发
|
触发信号 RS422或离散单端的信号输入。 针对电隔离可选用光耦合输入 链接可选择，75欧姆或高R输入 可编程的范围，零触发延迟 |
|
雷达采集
|
回波长度达64k 触发的PRF（脉波重复频率）支持 12-bit 模数转换 |
|
雷达数据处理 |
|
|
嵌入SPxServer |
雷达视频网络分发 点迹提取 目标跟踪 |
|
输出数据格式 |
Cat-240或SPx格式的雷达视频 Asterix-010/048格式的雷达航迹 TTM/SPx格式的雷达航迹 |
|
芯片架构 |
ARM 64bit |
|
控制方法 |
Web UI |
