MDF 海事船台显控


产品简介

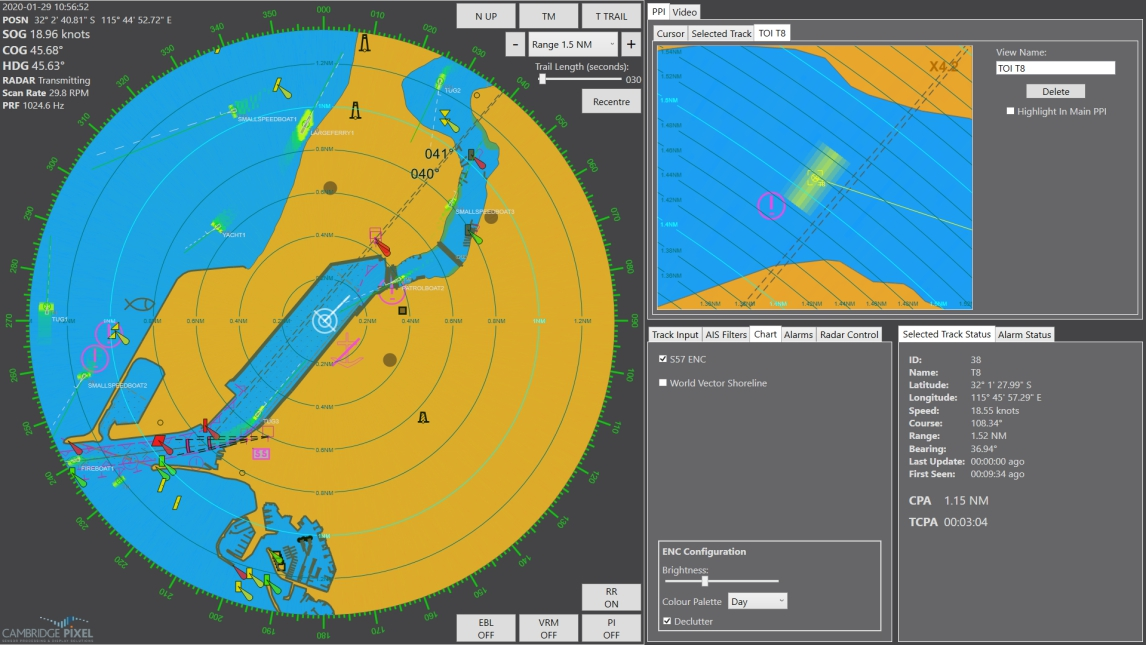

智慧船舶显示与导航(Maritime Display Framework, MDF),提供基于PC端的软件开发环境,主要面向海事领域。用户可以通过该框架系统,创建自定义的用户界面, 可以显示一次雷达视频,雷达航迹信息,电子海图,AIS信息和摄像头视频。MDF有许多工具用以处理常用海事信息。比如,可以在PPI显示中显示船只的预期航线和其他运动信息;计算被跟踪目标的速度,航向,最近点相遇点(CPA)和相遇时间(TCPA)等,这些可以帮助船只做好避撞工作,常用于自动会标(ARPA)。

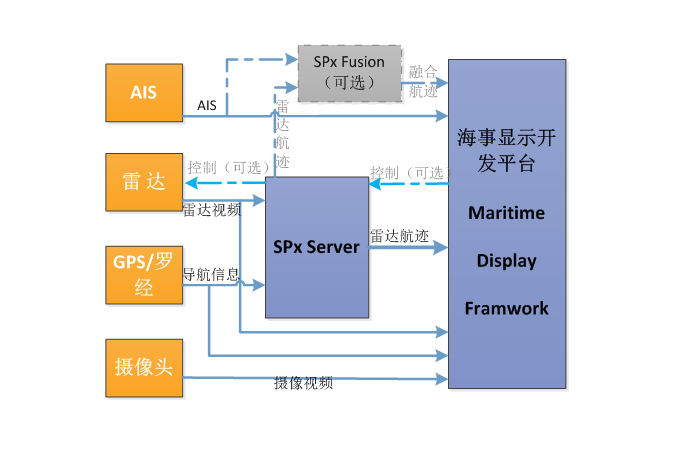

MDF是用C#开发的框架,用于基于Windows WPF的客户端应用。MDF的默认配置可以直接用于基本的海事显示方案。该框架可以扩展加入自定义的软件模块,以开发定制化的功能。模块化的软件设计将显示功能和与雷达收发机互动的控制功能分开,可以显示随雷达天线和收发机调整的雷达数据。这种显示方案的设计可以基于审美个性化定制,比如可以在风格上模仿已经存在的船桥系统(Integrated Bridge System),达到系统美观一致。


雷达控制
可以通过SPx Server应用实现包括雷达天线和雷达收发机的雷达控制。SPx Server已经支持多个雷达厂商的多款不同型号雷达,如Furuno, Hensoldt, JRC, Raymarine, Simrad, Sperry和Terma等。这些控制功能是通过SPx Server的界面可以操作。


性能指标

■  兼容Windows 10触摸屏

■  高清分辨率HDTV(1920x1080)到8K UHD(7680x4320)
■  支持S-57/S-63电子海图
■  350个雷达和AIS目标
■  CPA/TCPA信息获取和计算
■  日/夜/尘模式切换
■  AIS目标筛选,包括:范围,只看前方,只看运动,大船
■  主PPI窗口雷达显示,多子窗口高亮区域显示
■  雷达控制和雷达状态信息显示
■  电子航向线,标会

■  自定义图标颜色
