产品简介

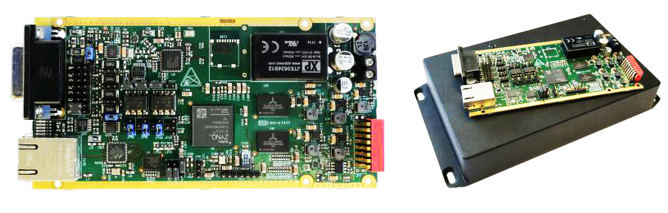

HPx-346是外形较小的卡，带有模拟雷达视频输入和网络雷达视频输出功能。HPx-346可以接入模拟雷达视频、同步触发信号、方位信号，将雷达视频数字化后，通过UDP多播的方式发送到网络中。HPx-346是面向现代雷达而开发的雷达采集卡/雷达信号采集单元。

功能介绍
■  雷达采集
HPx-346自带的芯片能以非常低的功耗完成雷达视频数字化处理和网络分发功能。雷达回波会接收到的同时就会被快速转换，以保证它处理和网络分发时的低延迟特点。采用HPx-346雷达采集卡/雷达信号采集单元，模拟雷达视频输出可以快速的转换成多个客户端可以接收的标准雷达视频网络数据。
建立在Cambridge Pixel成熟的雷达采集卡/雷达信号采集单元经验上的HPx-346雷达采集卡/雷达信号采集单元，采用新的雷达视频接入技术并且有100MHz的抽样率。HPx-346接入的是雷达视频（Video）、同步触发信号（trigger）、方位信息（ACP/ARP）。并可通过配置，支持多种信号电压。
虽然雷达采集卡/雷达信号采集单元可以以很高的分辨率来采集雷达视频，但是雷达视频可以通过采集卡控制软件打包成8, 4, 2, 1-bit的数据包来降低数据率和减少网络带宽负荷。

■  雷达输出
数字化的雷达视频是以UDP网络发出的，可按需自动分割。雷达视频可以选择无损压缩，以节省网络带宽。
数据在板卡ARM处理器的控制下，通过RJ45接头网络输出。
雷达视频输出的格式是公开标准的格式，客户可以按照公开标准来接收这些数据。当然它意味着可以使用CP的雷达数据处理软件来处理追踪和显示。

■  板卡控制
HPx-346板卡控制程序是基于浏览器开发的，只需要计算机与HPx-346相连，并正确输入雷达采集卡的端口和地址就可以打开一个Web页面，对其进行配置操作。

技术参数

架构	外形	IEEE 1386 CMC（149X74mm）
	处理器	ARM/FPGA SoC
性能	抽样率	100MHz
	最大输入带宽	50MHz
	PRF	0~16khz
	抽样/return	最高16k
	Return/Scan	最高16k
	旋转频率	最高120RPM
功能	雷达视频	模拟雷达视频输入（-5V~5V），可配置阻抗
	方位信息	ACP/ARP可配置为单端信号输入或RS422输入
	同步触发	Trigger可配置为单端信号输入或RS422输入
	SIG1	可用于船首信号或脉冲结束信号输入
	输出	雷达视频UDP网络输出，公开输出格式
	压缩	无损run-length编码，加8, 4, 2, 1bits打包格式
	控制	内置web接口，通过网络连接操作
接头	雷达输入端	15W D接头接入雷达视频、trigger、ACP/ARP
	网络输出	标准RJ45以太网输出
可选软件	以下SPx系列软件均支持该卡，详情请联系代理商   SPx Development libarary（C++雷达数据处理软件开发包）   SPx Server（雷达数据处理和目标追踪软件）   RadarView（雷达视频显示软件）
