解决方案 Solutions
水面船舶雷达监视

――信天翁雷达监视系统

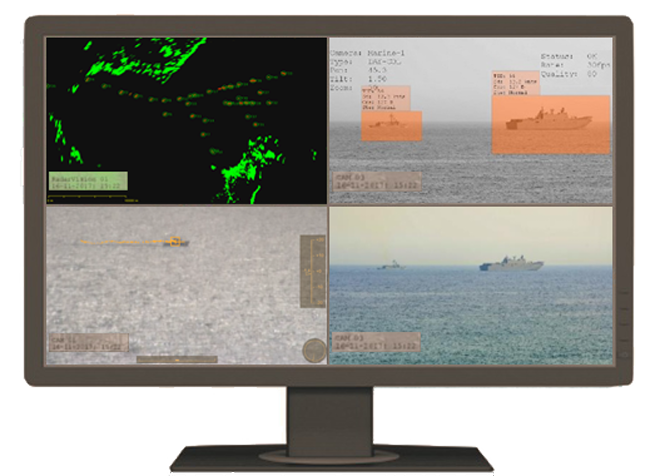

信天翁雷达监视系统采用雷达和光电设备组合监视,综合雷达与光电设备的优势特点,形成了雷达光电一体的综合化监视系统。该系统能够对大面积水域进行昼夜全方位精确监视,当有目标侵入时,雷达会及时发现并自动引导摄像头跟踪拍摄。

雷达探测范围广,不受环境、光线等条件影响,能精确快速发现入侵目标,并报告其位置、速度、航向等信息,但是对于非专业人员来说,雷达视频的显示抽象不直观。光学设备对目标的显示非常直观,但因观察范围有限,易受天气光线条件等影响,视频分析的误报率高等缺点,不适宜对安保要求严格的场景。

结合雷达和光电设备的优点,利用我们领先的雷达处理、目标追踪、信息融合、视频联动、远程通信技术研发出一套综合化远程雷达与视频联动监视系统。系统大大提高了对目标搜索、追踪、监视、报警的能力。

系统特点(基础版)
1) 全固态雷达:系统前端采用全固态雷达,其优点是辐射功率小、工作寿命长、反应时间短、可靠性高、探测距离远、抗干扰能力强。避免了传统磁控管雷达需要定期更换器件、辐射功率高对周边环境和人体有影响的问题。
2) 探测范围广:大型船只可达30km,小型渔船超过5km。
3) 环境适应性强:能够在夜间、雨雪雾霾、大风沙尘等极端环境下正常工作。
4) 算法强大:系统软件先进的雷达信号处理算法可同时追踪多达500个目标,并记录轨迹。

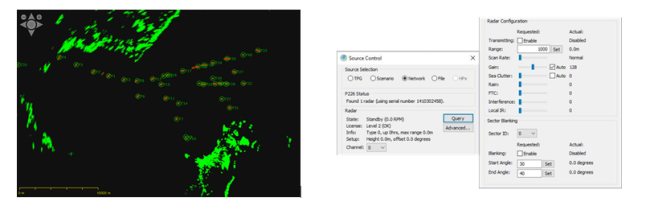

5) 运行保障:系统可以远程配置前端雷达参数。


系统特点(加强版)
6) 视频联动(Slew to Cue):雷达发现目标后,自动引导摄像头连续跟拍,使目标无所遁形。
7) 自动报警:系统内置了一系列智能报警逻辑,如:目标区域入侵警报,门限通过警报,目标间或与限定地点间的进近警报等。同时,系统可产生声光警报或向其他子系统发送信息,如安保人员的手机、远程监控平台等。

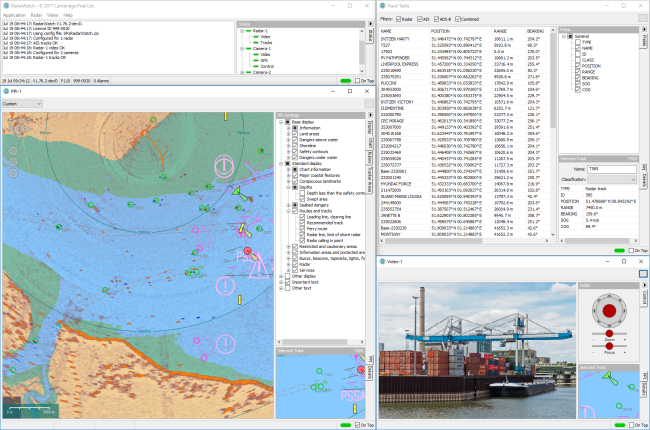

8) 电子海图叠加显示:支持S-57和S-63.

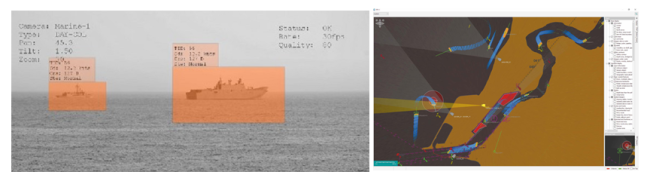

9) 增强视景:可将目标的雷达、AIS等信息,如目标ID,速度、航向等,实时的显示在摄像机视频图层上,为管理员提供实时直观的监控画面。当目标船舶IMO和MMSI信息可用时,系统可从网络或本地数据库中索引到该船舶的照片,据此快速核验目标的身份

系统特点(定制版)
10) AIS数据融合。
11) 雷达视频可以在视频管理系统(VMS)上显示和操作。
12) 雷达组网:支持多部雷达、多个摄像头组网,无缝覆盖安保区域。
13) 兼容多种雷达、摄像机

雷达性能

雷达架构

组件

 雷达基座、天线、电缆、RI-12接口模块

环境适应性

工作温度

 -25~+55℃(-13°F~131°F

相对风速

 风速达到70节,天线转速48rpm时,仍可正常工作

防水

 IPX6

电源

电源功耗

 平均40W(零风速时),最高180W(最大风速时)

 雷达天线和RI-12待机模块的平均功率为6.5W

输入电压

 12V24V DC

物理尺寸

高度

 427mm(包含天线)

旋转直径

 2045mm

组件重量

 基座:18.75Kg,天线:6.5KgRI-12: 1.6Kg

天线

转速

 24~48RPM

波束宽度

 1.2°±10%-3dB)或0.8°(开启波束锐化)

垂直波束宽度

 25°±20%

发射频率

 X波段,9.410-9.495GHz

峰值辐射功率

 25W±10%

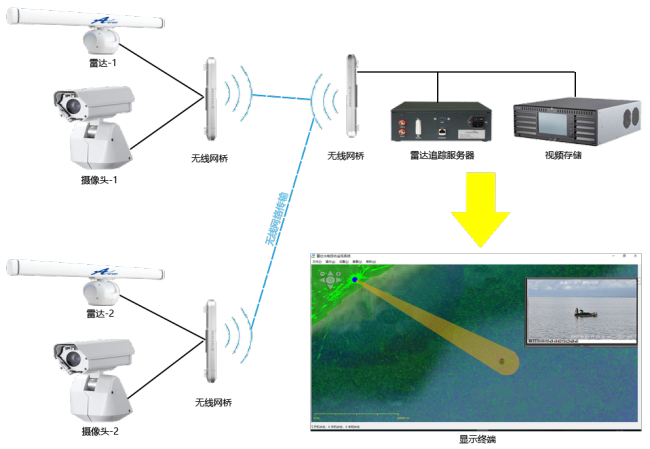

系统架构


雷达系统:SIMRAD全固态网络雷达,负责探测监视区域内的目标。
视频云台:高清光电监视系统,负责对雷达探测的目标进行视频直观确认。
网络通信:前端雷达及光电设备的信息与处理服务器之间的数据通信。
雷达追踪:对前端雷达采集的信号进行处理,形成追踪目标。各种对雷达的复杂信号处理。
远程终端:显示雷达视频画面和光电视频画面,雷达与视频的联动,系统的各项设置。

系统应用
信天翁雷达监视系统可以为政府职能部门(渔政、海监、海事局、海洋局)等管理部门提供所辖海域的船舶交通实时状况,对所有来往船只及作业船舶进行昼夜监视,提供监视船舶位置、速度及航迹数据;视频云台监视系统可以提供雷达追踪目标得监视图像。系统能够实时掌握巡逻船只的具体问题,指挥执法船只靠近非法入侵船只。系统改变了海域监控传统的管理方式和手段,对海域监控的自动化、网络化等方面将起到积极的推动作用,为执法提供原始依据。
系统可以对养殖区进行昼夜监视,提供非法入侵船舶的位置、速度及航迹数据;对于非法入侵的可疑船只发出预警,并通过视频图像确认。能够及时发现偷捕船只,减少经济损失。
