HPx-410



产品简介

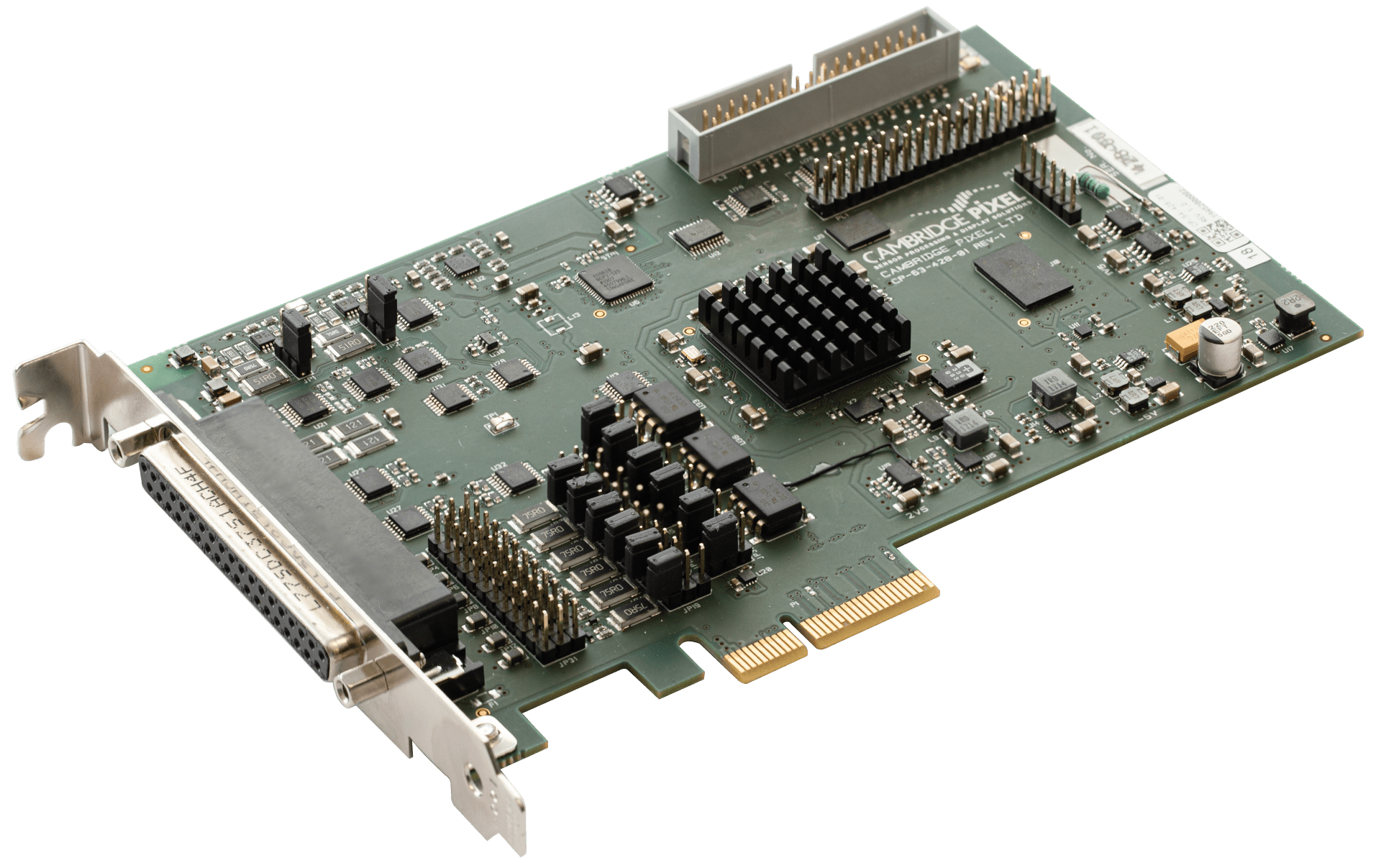

HPx-410是性能增强的双通道PCIe雷达视频采集卡/雷达信号采集单元,它可以采集模拟雷达视频、数字雷达视频。同时可以接两部不同的雷达。用户可以利用该卡类库获取数据,也可以通过SPx系列软件直接连接使用。

目前已经应用到多种雷达,包括Furuno, Kelvin Hughes, Terma, JRC, Koden, Sperry, Raytheon, 军事专用雷达等。


功能介绍
■  雷达采集
HPx-410可以接入模拟雷达视频或数字雷达视频,通过灵活的配置,使得HPx-410雷达视频采集卡/雷达信号采集单元适用于多种厂商的不同雷达。HPx-410可以接入2通道雷达视频,因此2部雷达视频可以接入到同一个HPx-410雷达视频采集卡/雷达信号采集单元。
模拟雷达视频输入最高可支持125MHz的模数转换带宽,形成12bit的数据流。获取的数据可以在版卡上做数据降采样处理,然后再输入到PCI总线中。在装在板卡的主机上,HPx-410提供了支持Windwos和Linux操作系统的驱动。
另外,用户可以采用CP的SPx系列软件,来实现雷达视频的处理、追踪和显示功能。

板卡上的FPGA芯片,提供数据处理和控制功能,也对一些自定义功能提供扩展功能。


■  信号输入

HPx-410接入的是雷达视频(Video)、同步触发信号(trigger)、方位信息 (ACP/ARP或并行方位信号)。


■  SDK支持类库
该卡包含一个低级别的板级支持库,可提供一个C++类别的接口,用来配置面板并采集视频。另有针对Window及Linux的样本代码。

可选的SPx处理库是一个可扩充的雷达专用功能工具库,这些功能可以连接起来组成一个处理链。使用该库,雷达视频可在网络分发、扫描-转换或跟踪之前得到处理。定制的功能可轻松地融合到这个处理链中,因而SPx程序库的功能与用户写的处理模块相结合后可以建立应用程序。


技术参数

结构 外形系数   PCIe x4 半长全高
接口   PCI总线
编程   C/C++软件库
平台   Window 10, Linux
处理器   x86
功能 雷达视频
  两路模拟信号(可配置增益/偏差,范围在-5V+5V)
  75欧姆终端(链接可选择)
  8bit数字信号(RS422),带时钟
方位数据
  2路ACP/ARP
  RS422差分信号,或单端信号输入
  可选用光耦合输入,电阻可选择,75欧姆或高阻抗输入
  支持1路并行方位数据输入
触发
  2路触发信号
  RS422或离散单端的信号输入
  针对电隔离可选用光耦合输入
  链接可选择,75欧姆或高R输入
  可编程的范围,零触发延迟
结束范围信号
  可选的输入信号,用来结束取样
  RS422或离散信号,达60V
视频组合器   使用LUT(本地用户终端)将模拟输入与数字输入进行程控的组合
测试生成   内置测试模式发生器
输出   将雷达信号返回到PCIe总线
雷达采集
  回波长度达64k
  触发的PRF(脉波重复频率)支持
  12-bit 模数转换
性能 采样频率   125MHz(更高采集率请咨询代理商)
最大输入BW   60MHz
PRF   0 到16kHz
抽样数/回波   达64k
数量/扫描一圈   达16k
数据传输率   500MB/秒(最高)
扫描率   达120 rpm
支持软件
  板级支持库(C/C++)
  SPx开发库
  RadarView雷达可视化客户端
  SPx服务器(分配,点迹提取,跟踪)
接头 雷达输入
  37W D视频、触发接头及ACP/ARP
  针对并行方位输入的机载IDC接头
PCIe
  标准PMC接头(x4)
  DMA传输率高达500MB/秒
环境 冷却   强制空气冷却
温度
  0~55℃
  温度范围为-20℃~+75℃的版本也可提供
