edf40wrjww2Article:Summary


RDR产品是基于CPrecord/replay软件,它可以应用于多通道的记录和回放功能。与一次雷达视频相关的追踪数据、AIS数据、ADS-B数据和NMEA导航数据都可以记录。RDR产品也可以和CP的其他产品有效的配合起来应用。

多通道

 RDR用户可以创建多个数据输入通道并且设置各个输入通道的数据类型。根据各个通道输入数据类型的不同,各个通道对数据格式的要求也不同。比如输入雷达视频的通道,RDR可以直接从HPx雷达卡接受数据,也可以通过网络接收ASTERIX CAT-240或者SPx格式的雷达视频。

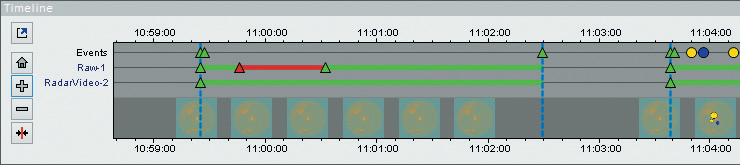

时间轴

RDR多通道记录的数据通过时间轴系统有效的统一起来,用户可以在回放某一路数据事件的时候同时观察其他通道的数据情况。

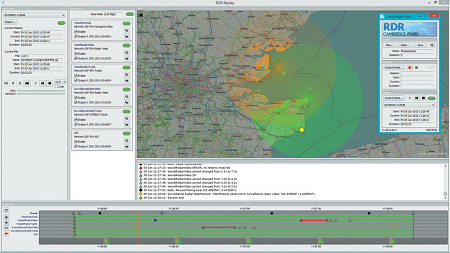

显示和操控

 RDR的GUI包括了总体的显示界面,可以显示雷达视频和追踪信息,同时地图也可以叠加在下面。可视化的时间轴显示记录过程中每个数据通道的状态。时间轴也会显示事件,雷达每个周期的快照。在记录过程中可以设置暂停/开始点,这样在回放的时候,将可以设置循环播放某一段记录文件。

记录和回放

 可以一键记录用户自定义的离散事件,系统事件(比如数据通道的数据丢失)可以自动记录。RDR也支持基于位置的事件,支持用户标记何时何地发生了事件。事件将会和输入的数据一同记录,将会在时间轴上显示。基于位置的事件记录将会在时间轴和显示界面的地图中一起显示。


 在数据回放方面,数据可以通过用户自定义的通道输出,为数据规定一个近似于物理通道的输出。比如,AIS数据可以通过主机串口或以太网输出回放,而不用考虑它是如何输入的。雷达视频的回放,RDR将可以通过网络回放或通过CambridgePixelHPx-300雷达输出卡回放,这样将会输出模拟信号雷达视频。所以RDR可以做为模拟雷达视频的记录和回放系统。回放过程中,用户可以直接点击到想要回放的位置开始回放。


 RDR有记录时间表,这样记录的session就可以在特定的时间或者遇到特别的数据开始记录。Session也可以设置成以一定的频率重复,这样时间表可以删除较早的Session。这样RDR可以配置成连续捕捉过去n天的数据。

 RDR的操作可以通过图形界面直接进行,也可以修改配置文件运行。用户还可以开发远程控制的客户端来控制软件。

性能参数:

 ·   Windows直接运行的软件。

 ·   Windows 7/8/8.1操作系统。

 ·   多输入,多输出通道。

 ·   本地GUI或网络控制。

 ·   记录到本地硬盘。

 ·   日程表记录。

 ·   自动删除过去的记录进程。

 ·   以CAT-240格式回放雷达视频或者通过   HPx-300输出记录雷达视频的模拟信号。

 ·   通过网络或者串口输出数据。

 ·   数据记录的同时可以显示记录过程,包括 quick-look性能。

 ·   显示时间轴和可调的时间量程。

 ·   各个通道之间数据同步。

 ·   事件标记(自动,用户自定义,基于位置的)。

 ·   输出记录文件。

目前支持的数据类型有:

 o  一次雷达

 o  一次雷达和二次雷达的追踪信息

 o  ADS-B

 o  AIS

 o  导航数据

 o  任何源网络数据包 (不带解析功能)

 ·   ASTERIX 数据支持:

 o  CAT-240 (radar video)

 o  CAT-48 (plot/track messages)

 o  CAT-21 (ADS-B target reports)
