edf40wrjww2Article:Summary


产品简介:

SkyRadar雷达培训系统是由雷达研发和教学领域、空管交通管理领域、以及国土安全领域的专家联合设计和开发的一套雷达系统。针对大多数国家法律不允许私自进行雷达或二次雷达发射,SkyRadar雷达培训系统为普通高等院校、航校、海事院校以及军事院校提供了可以在室内、室外教学和实验的的便携式真实雷达系统。它具有覆盖范围小,但分辨率高的特点。同时还配备有教学需要的课程目录、培训文档及习题,可以帮助老师和学生更生动的掌握雷达原理和雷达图像。



SkyRadar FMCW雷达教学系统主要提供以下功能:

·  FMCW雷达、多普勒雷达、频移键控(FSK)雷达。

·  合成孔径(SAR)雷达。



产品组成

和 SkyRadar 一次雷达培训系统一样,FMCW 基础模块是一系列应用的核心部分,它还能提供多普勒雷达,单脉冲雷达和频移键控(FSK)雷达功能。以它为基础可以扩展为SAR雷达。FMCW还有功能强大的软件,可以实现对FMCW, Doppler, FSK, SAR模式的观察、操作和研究。

    FMCW雷达系统组成

·  一个相控阵天线。

·  一个数字信号处理 DPS 单元。

·  一个收发信机。

·  一个电动控制单元。

·  FMCW 可视化控制软件。

·  标准配置的笔记本。

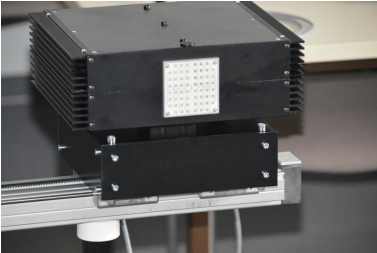

    FMCW雷达系统扩展为SAR

· FMCW的基础上,加入一个由直流电动单元驱动的线性轴,和一个控制单元。

    数据处理性能

· 支持多普勒,FMCW, FSK, 单脉冲。

·  与主机通过USB相连

·  主板低噪声供电

·  与不同雷达设备的接口

·  本地多普勒接收机放大

·  高性能16bit数据处理

·  250k Samples/s ADC and DAC

·  紧凑和坚固的结构

·  强大的信号分析计算机软件

·  NI LabVIEW ® DAQmx USB 接口



    相控阵天线控制器

     SkyRadar相控阵天线控制器是为FMCW培训系统开发的相控阵天线模块,它由4个八目天线,一个场测量器组成,可以利用控制器软件,调整四个天线的辐射角度而形成不同的天线覆盖图,然后用场测量设备,来检验调整的天线辐射方位。



    软件性能

     FMCW软件提供四种模式:

·  Doppler Mode: 目标速度和方向测量。

·  FMCW Mode: 目标距离测量。

·  FSK Mode: 对运动目标高分辨率的距离测量。

·  SAR Mode: 测量目标,绘图。

    用户可以通过计算机配置运行模式,传感器类型,抽样率,带宽,滤波器,图形分辨率等。


教学应用

因为SkyRadar是一个真实的雷达,而不仅仅是简单的模型,所以可以以实物运行状态进行教学和观察,让抽象的雷达理论、电路理论、雷达成像等技术实物化, 下面举例列出部分可以完成的教学任务:

·  研究雷达收发信号波形特征。

·  研究不同调制方式的信号对比特征。

·  研究FFT的信号特征。

·  研究收发信号的相位关系。

·  评估先进的短波雷达应用。

·  开发自己的数据处理算法。

·  信号分析和记录。

·  研究空中交通管理、国防、海军、空中地理遥感摄像等领域的问题。



教学文档和培训

SkyRadar模块化产品的重要组成部分是包括非常专业的文档(英文)和详细的教学课程。同时用户也可以选择购买SkyRadar对培训讲师的现场培训课程。客户可以到SkyRadar公司进行学习,也可以请SkyRadar的专家到客户所在地进行培训。
