SPx雷达数据处理开发包

edf40wrjww2Article:Summary

产品简介

SPx产品是利用先进的雷达数据处理算法、模块化的软件思想设计的雷达数据处理解决方案。包含了各种封装好的C++软件库和应用程序,为一次雷达信号的采集、处理、跟踪、融合和显示提供高性能、易使用的软件解决方案。客户可以利用封装好的类库进行快速二次开发,也可以利用SPx应用软件进行系统集成,以实现雷达数据处理在雷达系统、空中交通管理(ATC)、船舶交通服务(VTS)、海军和船用操控系统、安防系统中的应用。


功能及特点

雷达数据处理的软件化,有助于减小雷达维护的周期和成本,有更好的可替代性和技术升级能力。SPx系列软件提供雷达数据捕捉、数据压缩和网络分发、滤波、杂波处理、目标提取、航迹追踪、显示、数据融合、摄像头视频与一体的全面雷达数据处理能力。支持Windows系统和Linux系统。



此外,SPx开发包还将提供更多的技术支持服务:

       ·所有的类库和文件,包含C++库和.NET接口;

       ·所有的说明文档及培训材料

       ·大量的示例程序和框架开发示例,测试程序及其源代码;

       ·实体程序(网络记录器,场景发生器,NMEA测试源等);

       ·多个席位共同开发

       ·12个月的电话和邮件技术支持,协助解决用户在开发过程遇到的所有技术问题;

       ·12个月以内免费的软件更新和升级;

       ·提供一系列应用程序,包含网络记录和回放,测试应用,调试工具等。




技术参数

标准的雷达数据处理开发包提供如下功能模块:

固定或动态门限

雷达视频的每个抽样都由动态或者固定的门限值计算得到。在动态门限值中,信号电平在抽样的周围进行门限计算。

低通滤波器

通过使用可编辑截止频率的低通滤波器,可以去除高频效应。它可以用于和高通滤波器结合使用,选择特定频率的信号信息。

时间灵敏度控制

STC

STC滤波器提供了时间(相当于距离)相关的增益函数,可以用来消除近距离噪声的影响。

快速时间常数滤波器

FTC

FTC滤波器(高通)可以用来去除较大区域的常数波视频,比如由于天气引起的常数波。

距离环插入

可以将距离环插入到雷达视频中,环的空间和宽度都是可编辑的。圆环可以是固定间隔或用户自定义间隔。

方位扇区屏蔽



雷达视频的一个扇区被屏蔽。几个方位扇区屏蔽串联将消除雷达视频的多个扇区。可以用参数来控制扇区的位置和宽度。

距离屏蔽



雷达视频将从零距离到一个固定的位置被屏蔽,或者从固定的位置到雷达覆盖最大距离被屏蔽。

自定义多边形屏蔽



该功能可以定义用于操作的一个或多个复杂的多边形场景,它是从场景屏蔽和范围屏蔽衍生出来的。该多边形可以应用于消除海岸线或者跑道上的雷达视频,用于飞机地面移动应用。

方位偏置



该处理功能通过编辑,为即将到来的雷达视频实现了方位旋转的功能。该功能可以用于重新校准雷达视频,或提供前进方向相关的方位旋转显示。

扫描集成



该功能可支持雷达视频的多个扫描,最多支持64个扫描历史数据与当前视频相关。输出数据是由最新的数据和历史数据组成的可编辑的函数。

增益和偏置调节



雷达视频可以通过对照表(LUTs)进行总体的增益和偏置调节。

对比度扩展



可以编辑总体的对照表(LUTs)来提供输入值和需求的输出值之间的映射关系。

静态杂波移除和动态目标显示

通过输入的带有可编辑的时间常数的雷达视频,可以计算出杂波地图。该杂波地图显示了雷达视频每一次扫描的关系,并且凸显了固定的杂波。当移除了这些固定的杂波后,移动目标将会被显现。

记录到硬盘

可以将雷达视频压缩并保存到本地硬盘。记录的文件可以随后最为重放源文件进行回放。

网络分发

可支持雷达视频的压缩和网络分发 (UDP/IP) 。客户端的雷达接收器可以用来接收雷达视频并提供给其他处理程序作为输入信号源。

点迹提取

点迹提取功能检查雷达视频中的疑似目标形状,并测试其位置、大小、强度等信息。提取的点迹可以直接显示和用来操作,也可以传给SPx目标跟踪器。

目标追踪

SPx目标追踪器技术是全部的多假设追踪,用于处理点迹数据(来自SPx点迹提取或其他的数据源)并自动开始和跟踪目标。

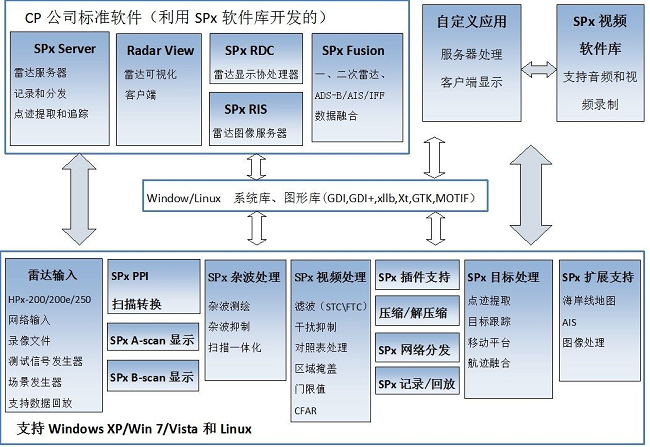

产品架构
