edf40wrjww2Article:Summary



产品简介:

SkyRadar雷达培训系统是由雷达研发和教学领域、空管交通管理领域、以及国土安全领域的专家联合设计和开发的一套雷达系统。针对大多数国家法律不允许私自进行雷达或二次雷达发射,SkyRadar雷达培训系统为普通高等院校、航校、海事院校以及军事学院提供了可以在室内、室外教学和实验的的便携式真实雷达系统。它具有覆盖范围小,但分辨率高的特点。同时还配备有教学需要的课程目录、培训文档及习题,可以帮助老师和学生更生动的掌握雷达原理和雷达图像。



SkyRadar一次雷达培训系统主要提供以下雷达教学功能:

· 连续波雷达、多普勒雷达和脉冲雷达模式。

· 电子对抗(ECM)与电子反对抗(ECCM)

    · 目标追踪。



/huahao/upload/file/20140415/SkyRadar's Modular Radar Training System - a plug and play introduction.mp4



产品组成

SkyRadar产品由雷达硬件系统和雷达软件系统组成。

SkyRadar一次雷达硬件系统,提供了完全可操作的近距离雷达。从技术上来说,它是基于脉冲噪声雷达的。它可以以连续波雷达,多普勒雷达或脉冲雷达模式运行。该基础模块可以帮助学习和建立广阔的雷达知识,从雷达方程到更多更复杂的雷达应用场景。通过与SkyRadar FreeScope软件一起应用, 雷达基础模块可以提供丰富的配置和实验。同时提供非常高分辨率的近距离雷达测试,而且电磁波的发射能量要小于手机,对人体无害。

硬件系统组成:

 · 雷达基础模块

数字信号处理单元(DSP)

一个收发机

一个电机控制单元

一对喇叭状天线

 · 可旋转的三脚架

环滑直流供电的三脚架

直流供电器及线缆

刻度罗盘o交流供电线缆

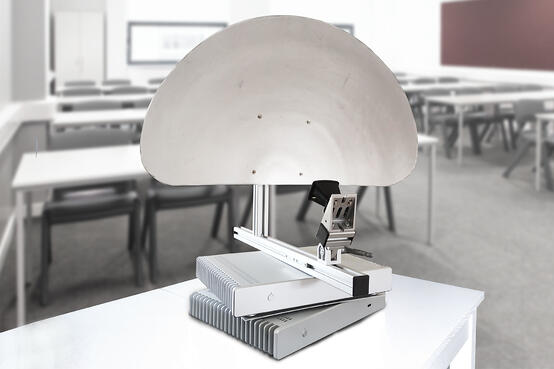

 · SkyRadar抛物面反射器

 · SkyRadar电子对抗(ECM)硬件

 · SkyRadar目标追踪许可。

 · SkyRadar网络分发服务器。

 · SkyRadar目标系统

代表不同目标反射面积的平面,交叉平面和球体。

可远程遥控的自由移动式履带车

四旋翼飞机

船模

SkyRadar软件系统

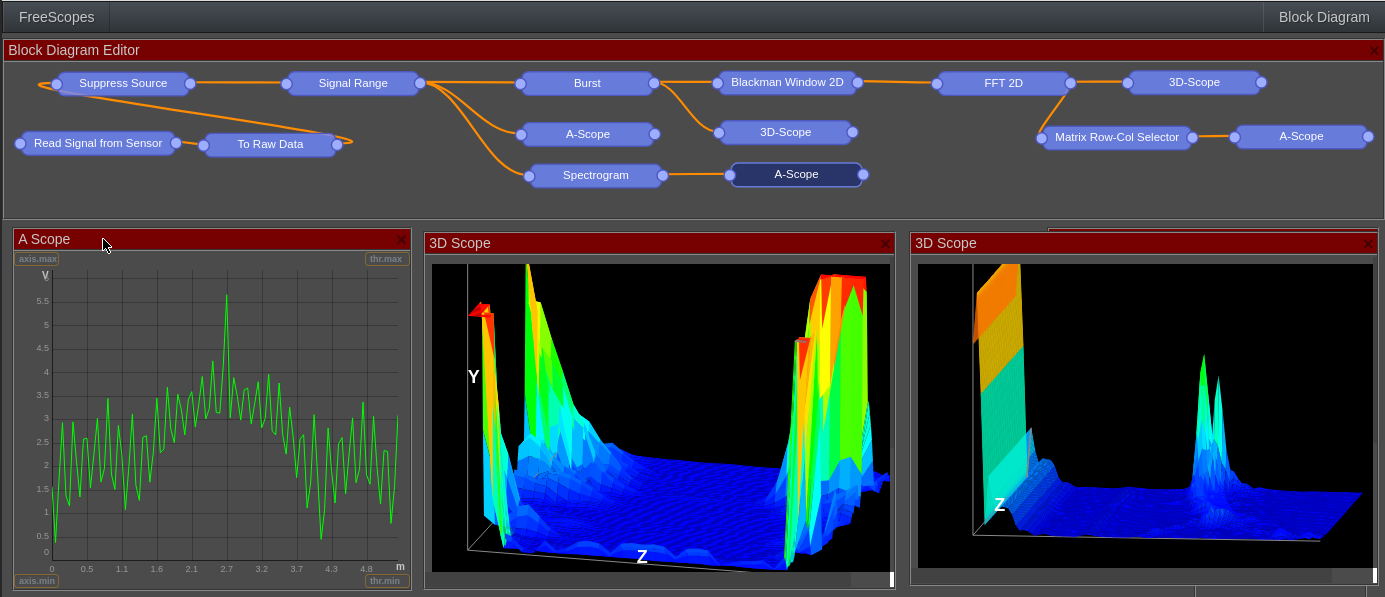

FreeScopes提供方便的观察、操作和记录回放雷达数据的计算机环境。它可以通过无线网络或有线网络,以TCP/IP协议连接到SkyRadar硬件上。通过SkyRadar云服务器,FreeScope软件可以让每个客户端同时连接到系统并进行视图观察和操作FreeScope软件基于浏览器运行,并不需要在本地计算机安装。通过该软件可以观察到雷达原始视频的Q/I信号,每个学生都可以完成或观察不同的部分,比如不同的滤波器或者显示画面(A-scan,  B-scan,  PPI)

教学功能

因为SkyRadar是一个真实的雷达,而不仅仅是简单的模型,所以可以以实物运行状态进行教学和观察,让抽象的雷达理论、电路理论、雷达成像等技术实物化,有助于学生对所学内容的理解和掌握。

下面举例列出部分可以完成的教学任务:

 · 可以进行例如雷达方程验证的简单实验到功能复杂的雷达系统实验。

 · 分析脉冲序列频率,可以直接在发生器上进行测量。

 · 近距离的目标检测。

 · 雷达显示:AScan.BScan.Plan-Position-Indicator (PPI)

 · 信号测量实验(仅举例列出):

测量I / Q(同向正交)信号。

学习多普勒原理基本知识。

研究和探索多普勒传感器。

动态目标方位角度测量。动态或静态目标距离测量。

 · 目标追踪

 ·  电子对抗(ECM)和电子反对抗(ECCM)场景和策略。

 ·  杂波处理技术,比如通过STC滤波器后,对比雷达视频。

 ·  雷达截面分析。可以帮助学习和理解不同材料,不同表面,不同距离和反射角度等目标的检测不同结果。

 ·  允许通过调节灵敏度分析性能和误警率。

 · 在有背景噪声的情况下实验,可以调节门限值。

教学文档和培训

SkyRadar模块化产品的重要组成部分是包括非常专业的文档(英文)和详细的教学课程。同时用户也可以选择购买SkyRadar对培训讲师的现场培训课程。客户可以到SkyRadar公司进行学习,也可以请SkyRadar的专家到客户所在地进行培训。
