产品简介

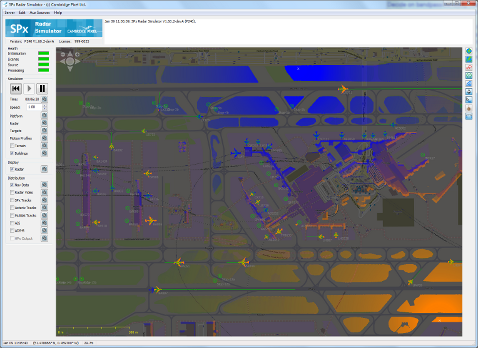

SPx Radar Simulator可产生模拟雷达视频数据，还可以获得地形高程数据，并利用这些数据计算模拟雷达回波。用户可自定义静态及动态目标，将模拟雷达信号源置于某个静态位置或自定义运动轨迹的移动平台。SPx Simulator自带图形控件，方便用户运行程序、创建复杂场景，同时内置的雷达信号显示器可即时显示模拟出的雷达视频。雷达视频数据、导航数据及目标数据都可输出到网络上。

功能特点

模拟合成雷达视频

基于一系列地形高程数据及用户自定义目标，SPx Radar Simulator可利用多雷达信号源产生高仿真雷达回波。配套应用软件基于高度、束宽及脉宽等参数进行计算，生成高仿真雷达视频图像。

地形数据

SPx Radar Simulator使用美国宇航局SRTM航天飞机雷达地形测绘数据。数据覆盖世界大部分地区，经纬度数据精度达到3角秒。支持离线数据缓存。地形数据可用于计算地面或指定平台位置的雷达回波，计算过程中可选择性地考虑各方位瞄准线，不显示短距离地形遮蔽盲区的地形及目标。

复杂运行轨迹模拟

用户可新建目标轨迹，目标或雷达平台可以遵循这个轨迹，在本地显示屏上进行图像编辑。同时，用户也可在配置文件下设定航向、航速及线性或横向加速度，新建自定义目标轨迹。

用户新建轨迹可能会有多个关联目标，目标之间有时间间隔或固定偏置量。复杂模拟模式适用于多目标固定路径运动，例如机场跑道、船舶航道、公路或铁路等。

目标数据输出

除了雷达视频以外，还可以输出目标的航迹信息，包括ASTERIX CAT-10和CAT-48格式的目标追踪信息，ADS-B信息，AIS信息等。

二次开发

SPx Radar Simulator提供远程控制接口，用户可以进行二次开发，也可以导入自己的地图数据。

技术参数

■  可设定PRF、转速及束宽等雷达参数
■  不限制雷达数量的模拟
■  可设定目标尺寸、形状、地址码等参数
■  自定义平台及目标轨迹
■  高程地图和地杂波模拟
■  运动图形编辑
■  支持从文件配置模拟器，也支持在图形界面直接配置模拟器
■  分图层显示地图和世界矢量海岸线
■  平台导航数据输出：NMEA 0183R MC and HDT sentences
■  AIS目标输出：NMEA 0183AIVDM sentences
■  ADS-B目标输出：CAT -021
■  雷达视频数据输出：ASTERIX CAT-240或SPx格式
■  目标报告输出：ASTERIX CAT-048
■  高度参数设定、斜距计算
■  Windows操作系统
