edf40wrjww2Article:Summary

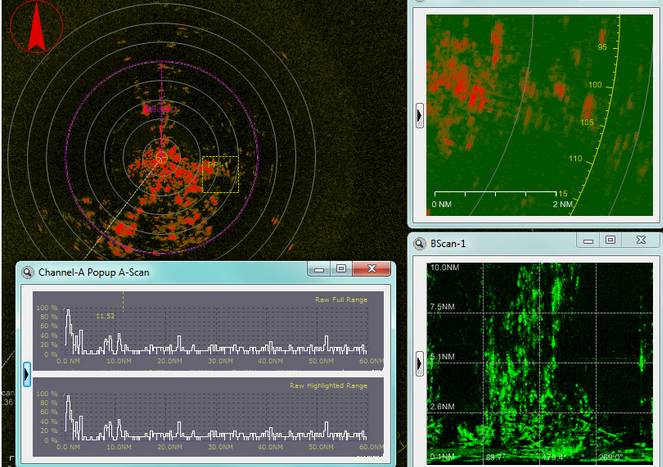

PPI-Scan A-Scan B-Scan

产品简介

雷达扫描转换(Radar Scan Conversion)是指将未经处理的原始雷达回波视频A-Scan,转换为直角坐标的PPI-Scan和角度-距离格式的B-Scan。扫描转换使用高性能的双变换方法,可以确保所有窗口内的像素都是由最好的雷达采样填充的,并且所有的雷达采样都有助于显示图像。图像上没有孔洞、没有辐条丢失,也没有数据丢失。


功能及特点

SPx Scan Conversion可以兼容许多不同的软件构架,可以在Windows/Linux系统下运行。作为一个C++库,可以通过使用一个简单的类接口将扫描转换器集成进客户端应用程序,这个类接口将客户端现有的图形窗口作为输入端,并将经过扫描转换的视频数据作为顶层或底层图层插入。对于微软的.NET程序员来说,可以通过任何标准的.NET编程语言访问扫描转换器。除了可以将扫描转换器添加至应用程序进程外,它也可以作为一个独立的Windows/Linux进程,使用一个简单的Socket接口来交换信息和状态。

对于成本敏感型的应用程序,或不需要在每个客户端控制台进行扫描转换的情形,可以使用SPx雷达图像服务器(RIS)。RIS在一个服务器应用程序中执行扫描转换,并通过一个UDP接口向任意数量的客户端传送经过扫描转换的雷达数据位图。每个客户端看到相同的图像,所以没有针对每个客户端特定的控制。图像显示了预定义的视图,并在雷达旋转象限中更新。


技术参数

软件化雷达扫描转换

灵活的雷达输入

PPI/B-Scan

最高支持 240 rpm

支持多个屏幕、每个屏幕多视窗、每个视窗多雷达

高精度、子像素精确

可配置雷达颜色和亮度

距离和方位相关

测试样例发生器

缩放时保留航迹

实时更新

基于时间或扫描的消隐 Real time/Sweep/no fading

C/C++软件库或.NET接口

用于控制的可编程API

支持Windows,Linux X11


产品搭建
